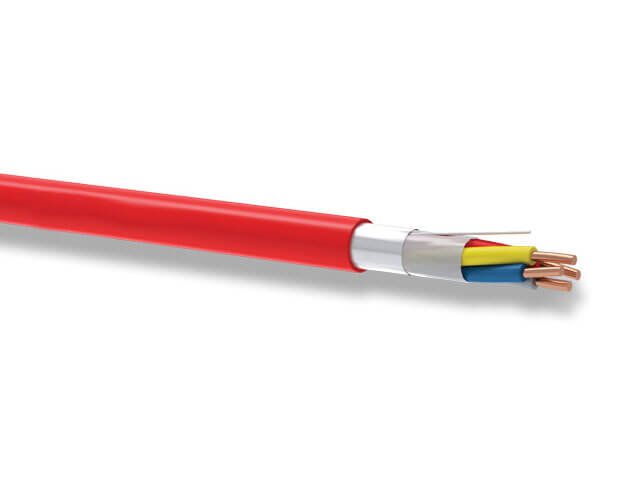

JE-H(St)H…Bd
Teknik Bilgiler
Bu tip kablolar besleme kablosu olarak ve yer altı tesisatlarında kullanılmak için uygun değildir
Yapısı
İletken: IEC 60228; DIN VDE 0295; EN 60228 Sınıf 1 Electrolitik Bakır
Yalıtkan: EN 50290-2-26 HFFR Kompaund
Yalıtım Renk: VDE 0815
Büküm: Çift büküm katlar halinde
Teknik Bilgiler
Ayırıcı Bant: Pes Bant
Ekran: Kalaylı Toprak Teli + Al-Pes Bant
Kılıf: EN 50290-2-27 HFFR Kompaund
Kılıf Rengi: RAL 3000 Kırmızı ya da RAL 7001 Gri
Kullanma Yeri
- İnsanların yoğun olarak bulunduğu kapalı ortamlarda
- Enstrüman ve kontrol mühendisliğinde
- Endüstriyel elektronikte
- Bilgisayar ve ofis makinelerinde
- Bina içi haberleşme sistemlerinde
- Güvenlik ve yangın ihbar sistemlerinde
- İnsan hayatının, değerli malzemelerin ve ekipmanların korunması gereken yerlerde
TEKNİK ÖZELLİKLER | ||||||||
| ÇEVRİM DİRENCİ | YALITIM DİRENCİ | EFEKTİF KAPASİTE | ÇALIŞMA VOLTAJI | TEST VOLTAJI | BÜKÜLME YARIÇAPI | ÇALIŞMA SICAKLIĞI | ||
0,6 mm 0,8 mm 1,0 mm 1,5 mm2 2,5 mm2 | Ω/km 130 73,2 44,6 24,6 15,1 | 100MΩxkm | 100 nF/km(Max) | 300 V | 0,6 mm ve 0,8 mm 800 V ≥ 1,0 mm 1000 V | 10x Cable Ø | -5ºC +50ºC Hareketli-30ºC +70ºC Sabit | |
| ALEV GECİKTİRİCİLİK TESTİ | DUMAN YOĞUNLUĞU TESTİ | KOROZİF GAZ TESTİ | HALOJENSİZLİK TESTİ | ALEV YAYILIMI TESTİ |
| IEC 60332-1-2 DIN EN 60332-1-2 EN 60332-1-2 | IEC 61034-2 VDE 0482-1034-2 EN 61034-2 | IEC 60754-2 VDE 0482-754-2 EN 60754-2 | IEC 60754-1 VDE 0482-754-1 EN 60754-1 | IEC 60332-3-24 DIN EN 60332-3-24 EN 60332-3-24 |
| KOD NO | DAMAR SAYISI VE KESİTİ (mm2) | KABLO ÇAPI (mm) | BAKIR AĞIRLIĞI (kg/km) | YAKLAŞIK KABLO AĞIRLIĞI (kg/km) | STANDART UZUNLUK (mt) |
| 341106015 | 1 x 2 x 0,60 | 4,60 | 10 | 40 | 500/1000/2000 |
| 341106025 | 2 x 2 x 0,60 | 5,30 | 16 | 52 | 500/1000/2000 |
| 341106045 | 4 x 2 x 0,60 | 7,00 | 26 | 75 | 500/1000/2000 |
| 341106085 | 8 x 2 x 0,60 | 11,80 | 50 | 140 | 500/1000/2000 |
| 341108015 | 1 x 2 x 0,80 | 5,40 | 10 | 42 | 500/1000/2000 |
| 341108025 | 2 x 2 x 0,80 | 6,00 | 20 | 62 | 500/1000/2000 |
| 341108045 | 4 x 2 x 0,80 | 8,40 | 38 | 102 | 500/1000/2000 |
| 341108085 | 8 x 2 x 0,80 | 10,90 | 76 | 172 | 500/1000/2000 |
| 341101015 | 1 x 2 x 1 | 5,90 | 20 | 35 | 500/1000/2000 |
| 341101025 | 2 x 2 x 1 | 6,20 | 35 | 75 | 500/1000/2000 |
| 341101045 | 4 x 2 x 1 | 9,20 | 65 | 133 | 500/1000/2000 |
| 341101085 | 8 x 2 x 1 | 16,70 | 124 | 264 | 500/1000/2000 |
| 341115015 | 1 x 2 x 1,5 | 7,50 | 35 | 84 | 500/1000/2000 |
| 341115025 | 2 x 2 x 1,5 | 8,50 | 60 | 127 | 500/1000/2000 |
| 341115045 | 4 x 2 x 1,5 | 12,90 | 115 | 234 | 500/1000/2000 |
